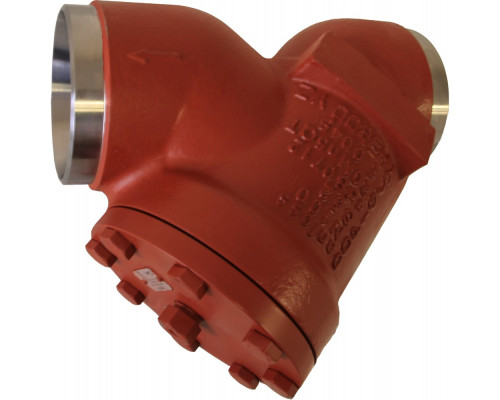

Корпус для фильтра FIA 100 D STR - 148B6007
Характеристики товара:

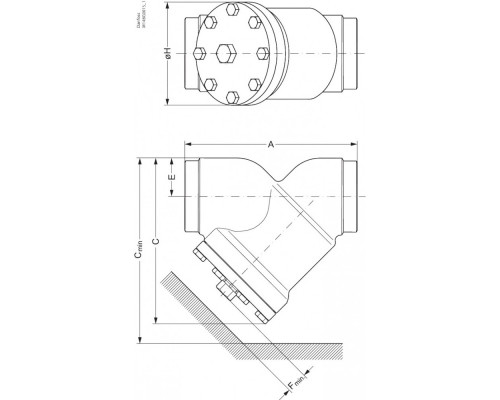

- А, мм: 264
- H, мм: 156
- E, мм: 60
- Fmin, мм: 163
- Исполнение: Прямоточный
- Максимальное рабочее давление (PN), бар изб.: 52
- Масса не более, кг: 14,9
- C, мм: 256
- Cmin, мм: 337
Целевое назначение:
Корпус для фильтра FIA 100 D STR - 148B6007 предназначен для использования в системах фильтрации жидкостей и газов. Он обеспечивает эффективное удаление загрязнений и частиц из среды, позволяя поддерживать высокое качество и чистоту рабочей среды.
Преимущества использования и покупки у нас:
- Высокое качество: Корпус для фильтра изготовлен из прочных и надежных материалов, что обеспечивает долгий срок службы и эффективную фильтрацию.
- Простота использования: Корпус имеет удобный и надежный механизм открывания и закрывания, что облегчает замену фильтрующего элемента.
- Большой объем фильтрации: Корпус обладает достаточно большим объемом фильтрации, что позволяет обрабатывать большие объемы жидкостей и газов.
- Надежность: Корпус обеспечивает надежную защиту фильтрующего элемента от повреждений и обеспечивает стабильную работу системы фильтрации.
- Компактность: Корпус имеет компактные размеры, что позволяет установить его в ограниченном пространстве.
| Максимальное рабочее давление (PN), бар изб. | 52 |
| E, мм | 60 |
| Температура рабочей среды, °С | -60 … +150 |
| Тип присоединения | 100 D (4") - под сварку встык, EN 10220 |
| Размер корпуса клапана DN, мм | 100 |
| Рабочая среда | ГХФУ, негорючие ГФУ , R717 (NH3) и R744 (CO2). Фазовое состояние: жидкость/газ |
| Исполнение | Прямоточный |
| H, мм | 156 |
| Fmin, мм | 163 |
| Масса не более, кг | 14,9 |
| C, мм | 256 |
| Полная производительность (фильтрующий элемент с плоской поверхностью, 150мкм) Kv, м3/ч | 124,2 |
| Полная производительность (фильтрующий элемент с плоской поверхностью, 250мкм) Kv, м3/ч | 128,1 |
| Полная производительность (фильтрующий элемент с плоской поверхностью, 500мкм) Kv, м3/ч | 134,6 |
| Полная производительность (фильтрующий элемент с гофрированной поверхностью, 150мкм) Kv, м3/ч | 162,4 |
| Полная производительность (фильтрующий элемент с гофрированной поверхностью, 250мкм) Kv, м3/ч | 167,5 |
| Полная производительность (фильтрующий элемент с гофрированной поверхностью, 500мкм) Kv, м3/ч | 176 |
| А, мм | 264 |
| Cmin, мм | 337 |
| Гарантийные обязательства | Гарантийные обязательстваИзготовитель/продавец гарантирует соответствие изделие техническим требованиям при соблюдении потребителем условий транспортировки, хранения и эксплуатации.Гарантийный срок эксплуатации и хранения составляет - 12 месяцев с даты продажи, указанной в транспортных документах, или 18 месяцев с даты производства.Срок службы изделия при соблюдении рабочих диапазонов, указанных в паспорте / инструкции по эксплуатации, и при проведении необходимых сервисных работ составляет 10 лет с даты продажи, указанной в транспортных документах. |
| Комплектность | КомплектностьВ комплект поставки входят:·корпус фильтра ·упаковка;·инструкция по инсталляции;·паспорт (предоставляется по запросу в электронной форме);·руководство по эксплуатации (предоставляется по запросу в электронной форме); |
| Назначение изделия | Назначение изделия2.1 НазначениеКорпуса сетчатого фильтра типа FIA, (далее- корпус фильтра) выполняются в угловом и прямоточном исполнении. Корпус фильтра должен оснащаться фильтрующим элементом и устанавливаться перед регуляторами, насосами, компрессорами и т.д. как для первичной очистки установки после ввода ее в эксплуатацию, так и для постоянной фильтрации хладагента. Фильтры уменьшают опасность повреждения холодильной установки и выхода из строя ее механизмов.Корпуса фильтров удовлетворяют всем требованиям, предъявляемым к промышленным холодильным установкам.2.2 Климатическое исполнениеКорпуса фильтров предназначены для работы во всех макроклиматических районах на суше (О) и на море (ОМ), кроме макроклиматического района с очень холодным климатом (с температурой окружающей среды до минус 60°С). Категории размещения 1 - 9 по ГОСТ 15150.2.3 Область примененияПромышленные холодильные установкиТаблица 1. Спецификация материалов№ДетальМатериалEN1КорпусСтальG20Mn5QT, 10213-3 P285QH+QT, 10222-42УплотнениеБезасбестовый материал3КрышкаСтальP285QH EN10222-4 P275NL1 или 2 EN10028-34БолтыНержавеющая стальA2-705Маркировочное кольцоАлюминий6Фильтрующий элементНержавеющая сталь7Устройство сбросадавления (болт)Нержавеющая сталь8Уплотнительная шайбаАлюминий |
Danfoss
C, мм
256
Cmin, мм
337
E, мм
60
Fmin, мм
163
H, мм
156
А, мм
264
Исполнение
Прямоточный
Максимальное рабочее давление (PN), бар изб.
52
Масса не более, кг
14,9
