| D, мм | 250 |
| Масса, кг, не более | 44 |
| L, мм | 400 |
| Рабочая среда | вода или 50% водный раствор гликоля |
| H2, мм | 236 |
| Шток | Нержавеющая сталь |
| Корпус | Высокопрочный чугун с шаровидным графитом GGG 40 (QT450-10) |
| Номинальный диаметр (DN), мм | 125 |
| Номинальное давление (PN), бар | 16 |
| Температура рабочей среды, °С | 0 (-5)–150 -При температуре от -5 до 0 °С требуется подогреватель штока |
| Пропускная способность Kvs, м³/ч | 250 |
| H5, мм | 119 |
| Герметичность затвора (объем протечки / класс герметичности) | Не более 0,01% от kvs |
| Климатическое исполнение | Категория 3 по ГОСТ 15150-69 |
| Тип присоединения к трубопроводу | Фланцы, РN = 16 бар, по EN1092-2 |
| Динамический диапазон регулирования | >50 : 1 |
| Коэффициент начала кавитации | 0,35 |
| Вид привода или регулирующего блока | ARV(E)–1000R (DN 15–50); AMV(E)–1800R (DN 15-80); AMV(E)–3000R (DN 65–150); AMV(E)–6500R (DN 100–250);AMV(E)–10KR (DN 100–300). |
| Ход штока, мм | 40 |
| Уплотнение | PTFE, FPM |
| n | 8 |
| PH среды | Мин. 7 , Макс 10 |
| k, мм | 210 |
| Характеристика регулирования | проход А-АВ: логарифмическая; проход В-ВА: линейная |
| Конус | Нержавеющая сталь |
| H’, мм | 550 |
| Максимально допустимый перепад давления с приводом низкого усилия ( значение в скобках для доступного привода с большим усилием) , бар | 2 (4; 5) бара; |
| Гарантийные обязательства | Изготовитель/продавец гарантирует соответствие VF-3R техническим требованиям при соблюдении потребителем условий транспортирования, хранения, монтажа и эксплуатации.Срок службы клапана при соблюдении рабочих диапазонов согласно паспорту и проведениинеобходимых сервисных работ - 10 лет с начала эксплуатации.Гарантийный срок эксплуатации и хранения клапана - 12 месяцев с даты продажи, указанной втранспортных документах, или 18 месяцев с даты производства. |
| Комплектность | В комплект поставки входит:- клапан регулирующий седельный типа VF-3R;- упаковочная коробка;- паспорт и руководство по эксплуатации (предоставляется по запросу в электронной форме). |

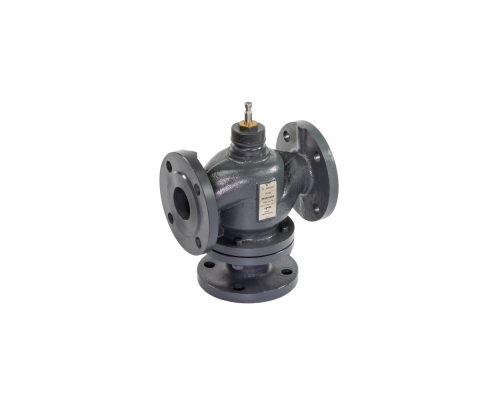

| Назначение изделия | VF-3R – клапан регулирующий, трехходовой, седельный, фланцевый предназначены для применения без адаптерас электроприводами:• ARV(E)–1000R (DN 15–50)• AMV(E)–1800R (DN 15-80)• AMV(E)–3000R (DN 65–150)• AMV(E)–6500R (DN 100–250)• AMV(E)–10KR (DN 100–300)в системах тепло- и холодоснабжения зданий, регулирования потока теплоносителя проходящего через него и получения необходимой температуры теплоносителя для потребителя. |
| H, мм | 293 |
| h, mm | 66 |
Danfoss
D, мм
250
h, mm
66
H, мм
293
H2, мм
236
H5, мм
119
H’, мм
550
k, мм
210
L, мм
400
n
8
