| Гарантийные обязательства | Гарантийный срок эксплуатации и хранения составляет - 12 месяцев с даты продажи, указанной в транспортных документах, или 18 месяцев с даты производства.Срок службы клапана регулирующего типа VGS при соблюдении рабочих диапазонов согласно паспорту/инструкции по эксплуатации и проведении необходимых сервисных работ - 10 лет с начала с даты продажи, указанной в транспортных документах. |
| Комплектность | В комплект поставки входит:- клапан регулирующий типа VGS;- упаковочная коробка;- инструкция по монтажу и эксплуатации;- адаптер М34×М45;- паспорт (предоставляется по запросу в электронной форме). |

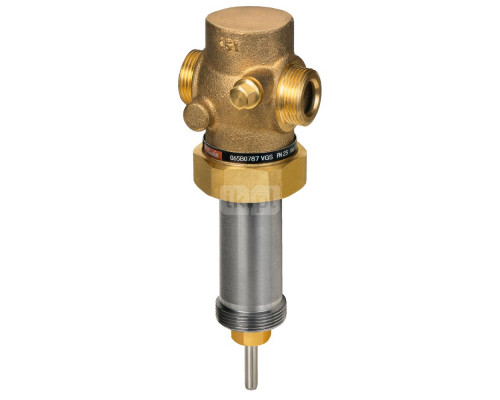

| Назначение изделия | Клапаны регулирующие типа VGS в сочетании с элементами термостатическими типа AVT и приводами электрическими редукторными типа AMV(E) предназначены, в первую очередь, для регулирования расхода водяного пара. |
| Номинальный диаметр (DN), мм | 15 |
| Номинальное давление (PN), бар | 25 |
| Максимально допустимый перепад давлений, бар | 10 |
| Рабочая среда | Водяной пар, вода или 30% водный раствор гликоля |
| Температура рабочей среды, °С | 2–150 (вода), 2–200 (пар) |
| Корпус | Красная бронза CuSn5ZnPb (Rg5) |
| L2, мм | 131 |
| L3, мм | 139 |
| Тип присоединения к трубопроводу | резьба по ISO 228/1 |
| Герметичность затвора (объем протечки / класс герметичности) | ≤ 0,05 |
| Климатическое исполнение | Категория 3 по ГОСТ 15150-69 |
| Масса, кг, не более | 0,7 |
| D2, мм | 14 |
| L, мм | 65 |
| H, мм | 178 |
| Характеристика регулирования | Линейная |
| D, мм | 21 |
| Динамический диапазон регулирования | > 1:50 |
| Коэффициент начала кавитации | ≥0,6 |
| Вид привода или регулирующего блока | AVT(через адаптер); AMV(E) 20, AMV(E) 30, AMV(E) 23, AMV(E) 23SU,AMV(E) 33 (через адаптер) |
| Седло | Нержавеющая сталь, мат. № 1.4571 |
| PH среды | Мин. 7 , Макс 10 |
| Золотник | Нержавеющая сталь, мат. № 1.4122 |
| R, дюймы | ½ Наружная коническая трубная резьба по EN 10266-1 |
| k, мм | 65 |
| n | 4 |
| Размер резьбы а по ISO 228/1, дюймы | G ¾A |
| Размер гайки под ключ SW, мм | 32 |
| L₁, мм | 130 |
| Пропускная способность Kvs, м³/ч | 1 |
Danfoss
D, мм
21
D2, мм
14
H, мм
178
k, мм
65
L, мм
65
L2, мм
131
L3, мм
139
L₁, мм
130
n
4
