| Номинальный диаметр (DN), мм | 400 |
| L, мм | 1030 |
| Номинальное давление (PN), бар | 25 |
| D, мм | 400 |
| Масса, кг, не более | 831 |
| Исполнение | стальной |
| Рабочая среда | вода, гликолиевые растворы |
| Температура рабочей среды, °С | до 180 |
| Герметичность затвора (объем протечки / класс герметичности) | А |
| Материал гайки | Сталь с покрытием Zn |
| Материал втулки | Сталь с покрытием Zn |
| Материал накладки | Пластик |
| Допустимая концентрация гликоля | 0,5 |
| B, мм | 406,4 |
| С, мм | 168,3 |
| F, мм | 322 |
| DF, мм | - |
| I, мм | - |
| Присоединение к трубопроводу | под приварку DIN |
| A, мм | 711 |
| ØD, мм | 400 |
| Комплектность | В комплект поставки входит:- кран шаровой типа JiP;- паспорт. |
| Материал корпуса | Сталь |

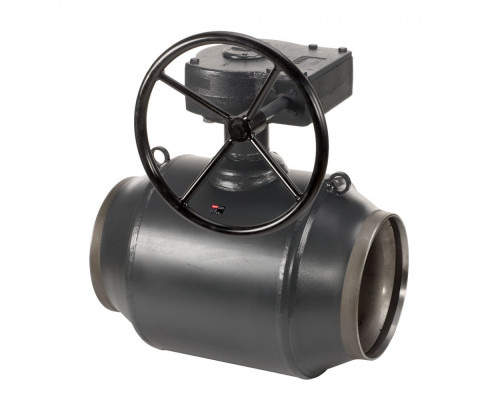

| Назначение изделия | Краны шаровые типа JiP – двухпозиционная запорная арматура, предназначенная для использования в отопительных и промышленных установках для жидких сред. Класс герметичности – А по ГОСТ 9544-2015.Краны шаровые стальные типа JiP в основном предназначены для воды и водогликолевых смесей с концентрацией гликоля до 50 % (0% для JiP Standard) наружных и внутренних тепловых сетей при температуре теплоносителя от минус 40 до 180˚С (модификация JiP Premium и JiP Full Bore) или до 150˚С (модификация JiP Standard), в том числе для воды в контурах тепловых сетей в соответствии с требованиями ПТЭ:Требования к качеству сетевой воды по «Правила технической эксплуатации электрических станций и сетей Российской Федерации» (ПТЭ) пункт 4.8.40.Кран шаровой типа JiP Premium и Jip Full Bore может быть установлен и эксплуатироваться при температуре окружающей среды от минус 40°С при условии обеспечения крана соответствующей теплоизоляцией.Самообжимная конструкция уплотнения шара, представляющая собой специальные пружины с двумя кольцами из фторопласта, армированного углеволокном, обеспечивает необходимую плотность крана и оптимальный момент, требуемый для поворота шара. |
| Гарантийные обязательства | Изготовитель/продавец гарантирует соответствие шаровых кранов JiP техническим требованиям при соблюдении потребителем условий транспортировки, хранения и эксплуатации.Гарантийный срок эксплуатации и хранения составляет - 12 месяцев с даты продажи, указанной в транспортных документах, или 18 месяцев с даты производства.Срок службы шаровых кранов JiP при соблюдении рабочих диапазонов согласно паспорту/инструкции по эксплуатации и проведении необходимых сервисных работ – 10 лет с даты продажи, указанной в транспортных документа. |
| Пропускная способность Kvs, м³/ч | 37500 |
| Материал штока | Нержавеющая сталь |
| Материал шара | Нержавеющая сталь |
| Материал рычага | Сталь |
| Прижимное кольцо | Сталь |
| Материал патрубка | Сталь |
| Фиксатор седла | Сталь |
| Материал седла | PTFE |
| Управление | Ручной редукторный привод |
| T, мм | 8,8 |
| Держатель уплотнений | Сталь |
| O, мм | 500 |
| G1, мм | 324 |
| G2, мм | 147 |
| G3, мм | 337 |
| E, мм | 690 |
| Hh, мм | 831 |
| Hg, мм | 693 |
Danfoss
A, мм
711
B, мм
406,4
D, мм
400
DF, мм
-
E, мм
690
F, мм
322
G1, мм
324
G2, мм
147
G3, мм
337
