| Гарантийные обязательства | Гарантийные обязательствагарантирует соответствие клапана ICM техническим требованиям при соблюдении потребителем условий транспортировки, хранения и эксплуатации.Гарантийный срок эксплуатации и хранения составляет - 12 месяцев с даты продажи, указанной в транспортных документах, или 18 месяцев с даты производства.Срок службы клапана ICM при соблюдении рабочих диапазонов, указанных в паспорте / инструкции по эксплуатации, и при проведении необходимых сервисных работ составляет 10 лет с даты продажи, указанной в транспортных документах. |
| Комплектность | КомплектностьВ комплект поставки входят:·клапан·упаковка;·инструкция по инсталляции;·паспорт (предоставляется по запросу в электронной форме);·руководство по эксплуатации (предоставляется по запросу в электронной форме); |

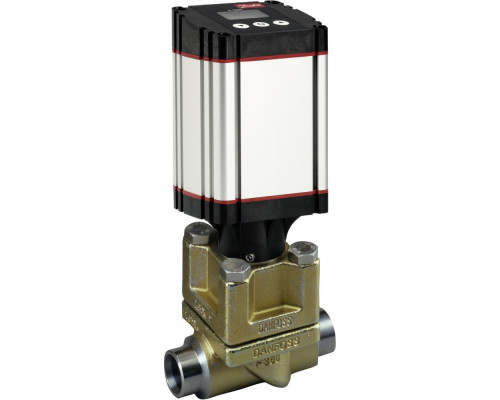

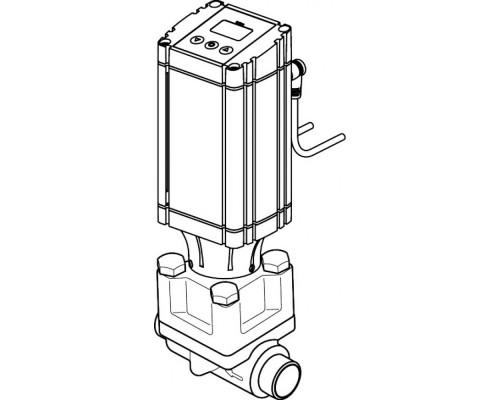

| Назначение изделия | Назначение изделияКлапаны-регуляторы универсальные типа ICM, (далее - клапаны ICM) – предназначены для регулирования процесса расширения хладагента на жидкостных линиях с фазовым переходом или без него, а также для регулирования давления и температуры на линиях всасывания сухого, влажного пара и на линиях горячего газа.Клапаны ICM сконструированы таким образом, что усилия открытия и закрытия клапана в них уравновешены, поэтому для всего диапазона клапанов (от DN 20 до DN 150) существует всего два типоразмера привода ICAD.Клапаны ICM удовлетворяют всем требованиям, предъявляемым к оборудованию промышленных холодильных установок. |
| Рабочая среда | ГХФУ, негорючие ГФУ , R717 (NH3) и R744 (CO2). Фазовое состояние: жидкость/газ |
| Температура рабочей среды, °С | -60 ... +120 |
| L2, мм | 65 |
| H2, мм | 85 |
| L, мм | 107 |
| H, мм | 40 |
| L₁, мм | 102 |
| H₁, мм | 192 |
| Пропускная способность Kvs, м³/ч | 2,4 |
| Класс герметичности затвора | "А" (нет видимых утечек при испытании) по ГОСТ 9544 – 2015 |
| Максимальное рабочее давление (PN), бар изб. | 52 |
| Максимальный открывающий перепад давлений (MOPD), бар | 52 |
| Размер корпуса клапана DN, мм | 20 |
| Тип присоединения, мм | 22 SA (7/8") - под пайку, ANSI |
| Температура окружающей среды (ICM + ICAD), °С | -30 ... +50 |
| Время полного открытия или закрытия клапана при максимальной заданной скорости привода ICAD, сек. | 3 |
| Привод, (заказывается отдельно) | ICAD 600A |
| Вес (ICM+ICAD), кг | 3 |
| Масса (ICM+ICAD), кг | 3 |
Danfoss
H, мм
40
H2, мм
85
H₁, мм
192
L, мм
107
L2, мм
65
L₁, мм
102
Вес (ICM+ICAD), кг
3
Время полного открытия или закрытия клапана при максимальной зад
3
Класс герметичности затвора
А (нет видимых утечек при испытании) по ГОСТ 9544 – 2015
