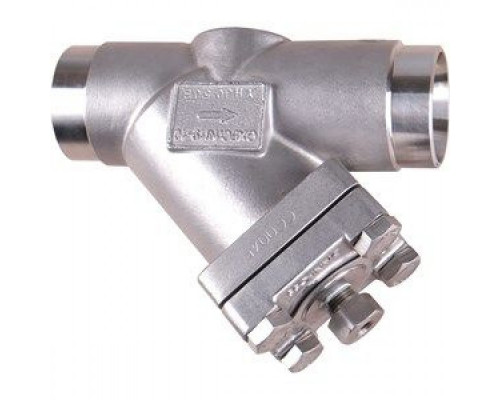

Корпус фильтра FIA SS 65 D STR
Характеристики товара:
- А, мм: 176
- H, мм: 90
- E, мм: 40
- Fmin, мм: 107
- Исполнение: Прямоточный
- Максимальное рабочее давление (PN), бар изб.: 52
- Масса не более, кг: 5,3
- C, мм: 165
- Cmin, мм: 219
Целевое назначение:
Корпус фильтра FIA SS 65 D STR предназначен для очистки жидкостей и газов от механических примесей. Он обеспечивает эффективную фильтрацию и защиту системы от песка, грязи, ржавчины и других твердых частиц. Корпус фильтра применяется в различных отраслях промышленности, включая нефтегазовую, химическую, пищевую и фармацевтическую.
Преимущества использования и покупки у нас:
- Высокое качество и надежность: корпус фильтра FIA SS 65 D STR изготовлен из прочного материала, который обеспечивает долгий срок службы и надежную защиту системы.
- Простота монтажа и обслуживания: корпус фильтра легко устанавливается и оснащен удобными креплениями для быстрой замены фильтрующего элемента.
- Высокая эффективность фильтрации: специальная конструкция корпуса и фильтрующего элемента обеспечивает эффективную очистку жидкостей и газов от примесей различного размера.
- Широкий ассортимент: у нас вы можете выбрать корпус фильтра FIA SS 65 D STR с различными характеристиками и исполнениями, чтобы он полностью соответствовал вашим требованиям и условиям эксплуатации.
- Конкурентные цены: мы предлагаем доступные цены на все наши товары, включая корпус фильтра FIA SS 65 D STR. У нас вы получаете отличное соотношение цены и качества.
Покупая корпус фильтра FIA SS 65 D STR у нас, вы получаете надежное и эффективное оборудование для очистки жидкостей и газов. Наша компания гарантирует высокое качество товара и оперативную доставку. Закажите корпус фильтра FIA SS 65 D STR прямо сейчас и обеспечьте надежную защиту вашей системы от примесей!
| H, мм | 90 |
| Максимальное рабочее давление (PN), бар изб. | 52 |
| Размер корпуса клапана DN, мм | 65 |
| Температура рабочей среды, °С | -60 … +150 |
| E, мм | 40 |
| Тип присоединения | 65 D (2 1/2") - под сварку встык, EN 10220 |
| Fmin, мм | 107 |
| Рабочая среда | ГХФУ, негорючие ГФУ , R717 (NH3) и R744 (CO2). Фазовое состояние: жидкость/газ |
| C, мм | 165 |
| Исполнение | Прямоточный |
| Полная производительность (фильтрующий элемент с плоской поверхностью, 150мкм) Kv, м3/ч | 42,9 |
| Полная производительность (фильтрующий элемент с плоской поверхностью, 250мкм) Kv, м3/ч | 44,2 |
| Полная производительность (фильтрующий элемент с плоской поверхностью, 500мкм) Kv, м3/ч | 46,2 |
| Полная производительность (фильтрующий элемент с гофрированной поверхностью, 150мкм) Kv, м3/ч | 56,1 |
| Полная производительность (фильтрующий элемент с гофрированной поверхностью, 250мкм) Kv, м3/ч | 57,8 |
| Полная производительность (фильтрующий элемент с гофрированной поверхностью, 500мкм) Kv, м3/ч | 60,4 |
| А, мм | 176 |
| Cmin, мм | 219 |
| Масса не более, кг | 5,3 |
| Гарантийные обязательства | Гарантийные обязательстваИзготовитель/продавец гарантирует соответствие изделие техническим требованиям при соблюдении потребителем условий транспортировки, хранения и эксплуатации.Гарантийный срок эксплуатации и хранения составляет - 12 месяцев с даты продажи, указанной в транспортных документах, или 18 месяцев с даты производства.Срок службы изделия при соблюдении рабочих диапазонов, указанных в паспорте / инструкции по эксплуатации, и при проведении необходимых сервисных работ составляет 10 лет с даты продажи, указанной в транспортных документах. |
| Комплектность | КомплектностьВ комплект поставки входят:·корпус фильтра ·упаковка;·инструкция по инсталляции;·паспорт (предоставляется по запросу в электронной форме);·руководство по эксплуатации (предоставляется по запросу в электронной форме); |
| Назначение изделия | Назначение изделия2.1 НазначениеКорпуса сетчатого фильтра типа FIA, (далее- корпус фильтра) выполняются в угловом и прямоточном исполнении. Корпус фильтра должен оснащаться фильтрующим элементом и устанавливаться перед регуляторами, насосами, компрессорами и т.д. как для первичной очистки установки после ввода ее в эксплуатацию, так и для постоянной фильтрации хладагента. Фильтры уменьшают опасность повреждения холодильной установки и выхода из строя ее механизмов.Корпуса фильтров удовлетворяют всем требованиям, предъявляемым к промышленным холодильным установкам.2.2 Климатическое исполнениеИзделие предназначено для работы во всех макроклиматических районах на суше (О), кроме макроклиматического района с антарктическим холодным климатом, в том числе для макроклиматического района с умеренно-холодным морским климатом (М), атмосфера I - II, в помещениях Категории размещения 1 - 5 по ГОСТ 15150.2.3 Область примененияПромышленные холодильные установкиТаблица 1. Спецификация материалов№ДетальМатериалEN1КорпусСтальG20Mn5QT, 10213-3 P285QH+QT, 10222-4Нержавеющая сталь (FIA SS)GX5CrNi19-10EN10213-42УплотнениеБезасбестовый материал3КрышкаСтальP285QH EN10222-4 P275NL1 или 2 EN10028-3Нержавеющая сталь (FIA SS)X5CrNi18-10EN100884БолтыНержавеющая стальA2-705Маркировочное кольцоАлюминий6Фильтрующий элементНержавеющая сталь7Устройство сбросадавления (болт)Нержавеющая сталь8*Уплотнительная шайбаАлюминий* поз. 8 используется в фильтрах FIA 50-200 |
Danfoss
C, мм
165
Cmin, мм
219
E, мм
40
Fmin, мм
107
H, мм
90
А, мм
176
Исполнение
Прямоточный
Максимальное рабочее давление (PN), бар изб.
52
Масса не более, кг
5,3
