| Исполнение | С функцией ручного открытия |
| Гарантийные обязательства | Изготовитель/продавец гарантирует соответствие клапанов соленоидных типа EVRA техническим требованием при соблюдении потребителем условий транспортировки, хранения и эксплуатации.Гарантийный срок эксплуатации и хранения клапанов соленоидных типа EVRA составляет - 12 месяцев с момента продажи или 18 месяцев с даты производства.Срок службы клапанов соленоидных типа EVRA при соблюдении рабочих диапазонов согласно паспорту/инструкции по эксплуатации и проведении необходимых сервисных работ – 10 лет с начала эксплуатации. |
| Комплектность | КомплектностьВ комплект поставки входят:·клапан ·упаковка;·инструкция по инсталляции;·паспорт (предоставляется по запросу в электронной форме);·руководство по эксплуатации (предоставляется по запросу в электронной форме); |
| Назначение изделия | Назначение изделия2.1 НазначениеКлапаны электромагнитные (соленоидные) типа EVRA {{field:Модификация} (далее – клапаны EVRA) – это клапаны с сервопоршнем предназначенные для автоматического открытия и перекрытия потока рабочей среды. Они работают при перепаде давления, равном 0,2 бар.Клапаны EVRA предназначены для установки на жидкостные, всасывающие линии, а также на линии подачи горячего газа в аммиачных или фреоновых установках.Клапаны EVRA удовлетворяют всем требованиям, предъявляемым к оборудованию промышленных холодильных установок.Не предназначены для контакта с питьевой водой в системах хозяйственно-питьевого водоснабжения.2.2 Климатическое исполнениеИзделие предназначено для работы во всех макроклиматических районах на суше (О), кроме макроклиматического района с антарктическим холодным климатом, в том числе для макроклиматического района с умеренно-холодным морским климатом (М), атмосфера I - II, в помещениях Категории размещения 1 - 5 по ГОСТ 15150.2.3 Область примененияПромышленные холодильные установкиТаблица 1. Спецификация материалов№ДетальМатериалEN1Корпус клапанЧугунGJS-400-18-LT2Гайка гильзы сердечникаНерж. стальX8CrNiS 18-93Гильза сердечникаНерж. стальX2CrNi19-114ФланецСтальP285QH5Уплотнительное кольцоНерж. сталь/NBRX10CrNi18-86УплотнениеРезинаCr7Крышка/ резьбовая заглушкаНерж. стальX5CrNi17-1011БолтыНерж. стальA2-70 |
| Рабочая среда | ГХФУ, негорючие ГФУ , R717 (NH3). Фазовое состояние: жидкость/газ |
| Температура рабочей среды, °С | -40 ... +105 |

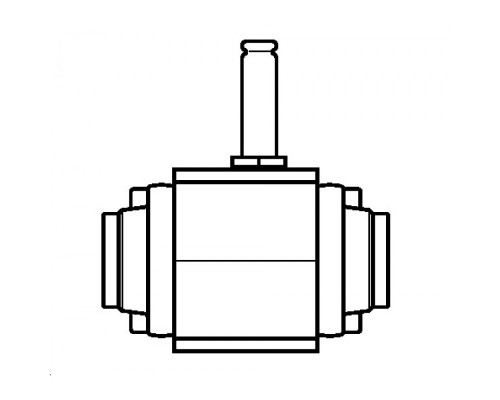

| H2, мм | 115 |
| L, мм | 175 |
| H4, мм | 53 |
| B, мм | 80 |
| Тип присоединения | 32 D (1 1/4") - под сварку встык, EN 10220 |
| H₁, мм | 47 |
| Пропускная способность Kvs, м³/ч | 16 |
| Класс герметичности затвора | "А" (нет видимых утечек при испытании) по ГОСТ 9544 – 2015 |
| Максимальное рабочее давление (PN), бар изб. | 42 |
| Максимальный открывающий перепад давления для жидкости с катушкой 10Вт пер.т. , бар | 21 |
| Максимальный открывающий перепад давления для жидкости с катушкой 12Вт пер.т ., бар | 25 |
| Максимальный открывающий перепад давления для жидкости с катушкой 20Вт пост.т ., бар | 14 |
| Вес с катушкой без фланцев, кг | 4 |
| B1, мм | 68 |
| Требуемый тип катушки | переменный ток / постояный ток |
| L5 (с катушкой 12/20 Вт), мм | 85 |
| L5 (с катушкой 10 Вт), мм | 75 |
Danfoss
B, мм
80
B1, мм
68
H2, мм
115
H4, мм
53
H₁, мм
47
L, мм
175
L5 (с катушкой 10 Вт), мм
75
L5 (с катушкой 12/20 Вт), мм
85
Вес с катушкой без фланцев, кг
4
