| Гарантийные обязательства | Изготовитель/продавец гарантирует соответствие клапанов типа DSV техническим требованием при соблюдении потребителем условий транспортирования, хранения и эксплуатации.Гарантийный срок эксплуатации и хранения составляет - 12 месяцев с даты продажи, указанной в транспортных документах, или 18 месяцев с даты производства.Срок службы клапанов типа DSV при соблюдении рабочих диапазонов согласно паспорту/инструкции по эксплуатации и проведении необходимых сервисных работ – 10 лет с даты продажи, указанной в транспортных документа. |
| Комплектность | КомплектностьВ комплект поставки входят:- клапан - упаковка;- инструкция по инсталляции;- фитинги для установки предохранительных клапанов;- паспорт (предоставляется по запросу в электронной форме);- руководство по эксплуатации (предоставляется по запросу в электронном виде). |

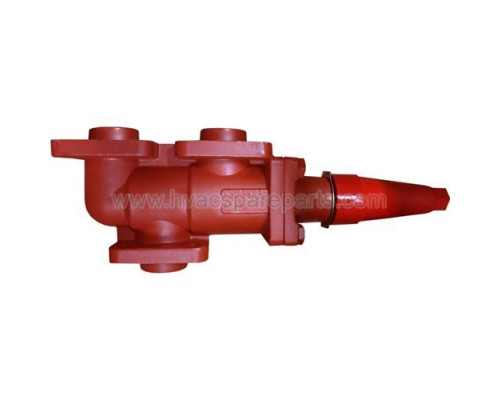

| Назначение изделия | Назначение изделия2.1 НазначениеКлапаны запорные типа DSV, (далее - клапаны DSV) – это трехходовые запорные клапаны, предназначенные для использования с двумя предохранительными клапанами. Наличие двух предохранительных клапанов позволяет пропускать поток через один из них, а второй предохранительный клапан использовать во время ремонта или сервисного обслуживания первого клапана.Клапаны DSV не предназначены для контакта с питьевой водой в системах хозяйственно-питьевого водоснабжения.Клапаны DSV удовлетворяют всем требованиям, предъявляемым к оборудованию промышленных холодильных установок.2.2 Климатическое исполнениеИзделие предназначено для работы во всех макроклиматических районах на суше (О), кроме макроклиматического района с антарктическим холодным климатом, в том числе для макроклиматического района с умеренно-холодным морским климатом (М), атмосфера I - II, в помещениях Категории размещения 1 - 5 по ГОСТ 15150.2.3 Область примененияПромышленные холодильные установкиТаблица 1. Спецификация материалов№ДетальМатериалEN1КорпусСтальP285QH, EN10222-42Крышка клапанаСтальP285QH, EN10222-43ШпиндельНержавеющая стальX10CrNiS189, 174404Посадочное седлоСталь9 SMn28, 16515Клапанный конус, средняя частьСталь9 SMn28, 16516Клапанный конус, задняя частьСталь9 SMn28, 16517Клапанный конус, передняя частьСталь9 SMn28, 16518Уплотнение конусаТефлон (PTFE)9СальникСталь13-17УплотнениеХлоропрен (Неопрен)20Корончатая гайкаСталь21ВинтСтальA2-7022КолпачокАлюминий23Уплотнение колпачкаНейлон24Идентификационное кольцоНержавеющая сталь |
| Номинальный диаметр (DN), мм | 32 |
| Рабочая среда | ГХФУ, негорючие ГФУ , R717 (NH3) и R744 (CO2) |
| Температура рабочей среды, °С | -50 … +100 |
| A, мм | 50 |
| B, мм | 45 |
| C, мм | 70 |
| E, мм | 281 |
| Герметичность затвора | Класс "А" по ГОСТ 9544-2015 |
| Пропускная способность Kvs, м³/ч | 30 |
| B₁, мм | 55 |
| Максимальное рабочее давление (PN), бар изб. | 40 |
| Масса не более, кг | 6,1 |
| Тип присоединения к трубопроводу на входе | Фланцевое, ответный фланец с концами под приварку - 25D (1") DIN 2448 |
| Тип присоединения к трубопроводу на выходе | Фланцевое, ответный фланец с внутренней резьбой - G 3/4" |
| Применяются с предохранительными клапанами | SFA 15 / BSV 8 |
| □F, мм | 77 |
| □D, мм | 82,5 |
Danfoss
A, мм
50
B, мм
45
B₁, мм
55
C, мм
70
E, мм
281
Герметичность затвора
Класс А по ГОСТ 9544-2015
Максимальное рабочее давление (PN), бар изб.
40
Масса не более, кг
6,1
Номинальный диаметр (DN), мм
32
