| Максимальное рабочее давление (PN), бар изб. | 52 |
| Комплектность | В комплект поставки входят:·клапан ·упаковка;·инструкция по инсталляции;·паспорт (предоставляется по запросу в электронной форме);·руководство по эксплуатации (предоставляется по запросу в электронной форме); |
| Температура рабочей среды, °С | -60 … +150 |
| Тип присоединения | 80 D (3") - под сварку встык, EN 10220 |
| E, мм | 48 |
| G, мм | 216 |
| ΔH, мм | 129 |
| Рабочая среда | ГХФУ, негорючие ГФУ , R717 (NH3) и R744 (CO2). Фазовое состояние: жидкость/газ |
| Гарантийные обязательства | Изготовитель/продавец гарантирует соответствие клапана CHV-X техническим требованиям при соблюдении потребителем условий транспортировки, хранения и эксплуатации.Гарантийный срок эксплуатации и хранения составляет - 12 месяцев с даты продажи, указанной в транспортных документах, или 18 месяцев с даты производства.Срок службы клапана CHV-X при соблюдении рабочих диапазонов, указанных в паспорте / инструкции по эксплуатации, и при проведении необходимых сервисных работ составляет 10 лет с даты продажи, указанной в транспортных документах. |

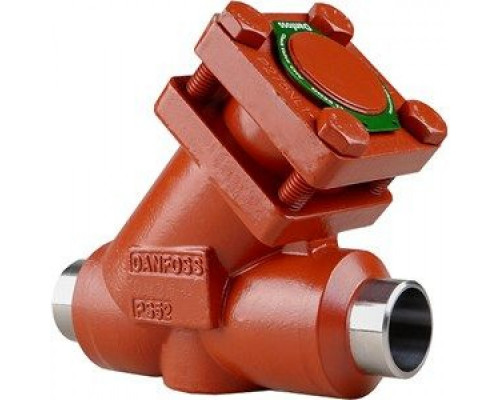

| Назначение изделия | 2.1 НазначениеКлапаны обратные типа CHV-X, (далее- клапан CHV-X) пропускают рабочую среду в одном направлении и предотвращают её движения в обратном.Клапаны CHV-X удовлетворяют всем требованиям, предъявляемым к промышленным холодильным установкам.2.2 Климатическое исполнениеИзделие предназначено для работы во всех макроклиматических районах на суше (О), кроме макроклиматического района с антарктическим холодным климатом, в том числе для макроклиматического района с умеренно-холодным морским климатом (М), атмосфера I - II, в помещениях Категории размещения 1 - 5 по ГОСТ 15150.2.3 Область примененияПромышленные холодильные установки2.4 Конструкция клапанаТаблица 1. Спецификация материалов |
| Fmin, мм | 133 |
| Исполнение | Прямоточный |
| Номинальный диаметр DN, мм | 80 |
| Масса не более, кг | 9,3 |
| C, мм | 206 |
| B, мм | 204 |
| Пропускная способность Kvs, м³/ч | 103 |
Danfoss
B, мм
204
C, мм
206
E, мм
48
Fmin, мм
133
G, мм
216
ΔH, мм
129
Исполнение
Прямоточный
Максимальное рабочее давление (PN), бар изб.
52
Масса не более, кг
9,3
