| C, мм | 141 |
| G, мм | 120 |
| Максимальное рабочее давление (PN), бар изб. | 52 |
| Температура рабочей среды, °С | -60 … +150 |
| ΔH, мм | 60 |
| E, мм | 26 |
| Тип присоединения | 32 D (1 1/4") - под сварку встык, EN 10220 |
| Размер корпуса клапана DN, мм | 32 |
| Рабочая среда | ГХФУ, негорючие ГФУ , R717 (NH3) и R744 (CO2). Фазовое состояние: жидкость/газ |
| Исполнение | Прямоточный |
| Пропускная способность Kvs, м³/ч | 30 |
| Fmin, мм | 60 |
| Масса не более, кг | 2,6 |
| B, мм | 157 |
| Комплектность | КомплектностьВ комплект поставки входят:·клапан ·упаковка;·инструкция по инсталляции;·паспорт (предоставляется по запросу в электронной форме);·руководство по эксплуатации (предоставляется по запросу в электронной форме); |
| Гарантийные обязательства | Гарантийные обязательстваИзготовитель/продавец гарантирует соответствие клапана CHV-X техническим требованиям при соблюдении потребителем условий транспортировки, хранения и эксплуатации.Гарантийный срок эксплуатации и хранения составляет - 12 месяцев с даты продажи, указанной в транспортных документах, или 18 месяцев с даты производства.Срок службы клапана CHV-X при соблюдении рабочих диапазонов, указанных в паспорте / инструкции по эксплуатации, и при проведении необходимых сервисных работ составляет 10 лет с даты продажи, указанной в транспортных документах. |

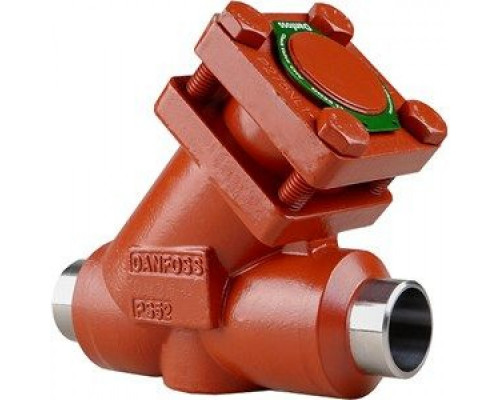

| Назначение изделия | Назначение изделия2.1 НазначениеКлапаны обратные типа CHV-X, (далее- клапан CHV-X) пропускают рабочую среду в одном направлении и предотвращают её движения в обратном.Клапаны CHV-X удовлетворяют всем требованиям, предъявляемым к промышленным холодильным установкам.2.2 Климатическое исполнениеИзделие предназначено для работы во всех макроклиматических районах на суше (О), кроме макроклиматического района с антарктическим холодным климатом, в том числе для макроклиматического района с умеренно-холодным морским климатом (М), атмосфера I - II, в помещениях Категории размещения 1 - 5 по ГОСТ 15150.2.3 Область примененияПромышленные холодильные установки2.4 Конструкция клапанаТаблица 1. Спецификация материалов№ДетальМатериалEN1КорпусСтальP285QHEN10222-4Нержавеющая сталь (CHV-X SS)GX5CrNi19-10EN10213-42Крышка клапана, фланецСтальP275NL1EN10028-3Нержавеющая сталь (CHV-X SS)X5CrNi18-10EN100883Крышка, внутренняя вставкаСтальНержавеющая сталь (CHV-X SS)X8CrNiS18-9DIN 174405КонусПосадочное седлоСтальТефлон (PTFE)6Кольцевое уплотнениеХлоропрен (неопрен)12БолтыНержавеющая стальA2-7013УплотнениеБезасбестовый материал14ПружинаСталь15Маркировочное кольцоНержавеющая сталь |
Danfoss
B, мм
157
C, мм
141
E, мм
26
Fmin, мм
60
G, мм
120
ΔH, мм
60
Исполнение
Прямоточный
Максимальное рабочее давление (PN), бар изб.
52
Масса не более, кг
2,6
