| Номинальный диаметр (DN), мм | 50 |
| Номинальное давление (PN), бар | 25 |
| Рабочая среда | Вода |
| Масса, кг, не более | 13 |
| Температура окружающей среды, °С | от +1 до +40 |
| Температура рабочей среды, °С | от +1 до +90 |
| Тип присоединения к трубопроводу | Фланцевый |
| Монтажное положение | Клапан предназначен для установки на горизонтальном и вертикальном трубопроводе |
| Kv, м^3/ч | 45,66 |
| A, мм | 230 |
| B, мм | 285 |
| C, мм | 210 |
| D, мм | 170 |
| H (высота пилотного контура), мм | 400 |
| Z (ширина пилотного контура), мм | 254 |
| отв. 9, дюймы | 1/4 |
| отв. 10, дюймы | 3/8 |
| Комплектность | В комплект поставки входит:- клапан в сборе с пилотным контуром;- упаковка;- паспорт (предоставляется по запросу в электронной форме);- руководство по эксплуатации (предоставляется по запросу в электронной форме). |
| Герметичность затвора (объем протечки / класс герметичности) | ГОСТ 9544-2015 Класс I (норма герметичности 0 куб.мм/с) |
| Минимальный расход через клапан, м³/ч | 0,675 |
| Максимальный расход через клапан, м³/ч | 32 |
| Гарантийные обязательства | Изготовитель/продавец гарантирует соответствие клапанов регулирующих типа С101 техническим требованиям при соблюдении потребителем условий транспортирования, хранения и эксплуатации.Гарантийный срок эксплуатации и хранения составляет - 12 месяцев с даты продажи, указанной в транспортных документах, или 18 месяцев с даты производства.Срок службы клапанов регулирующих типа С101 при соблюдении рабочих диапазонов согласно паспорту/инструкции по эксплуатации и проведении необходимых сервисных работ – 10 лет с даты продажи, указанной в транспортных документах. |

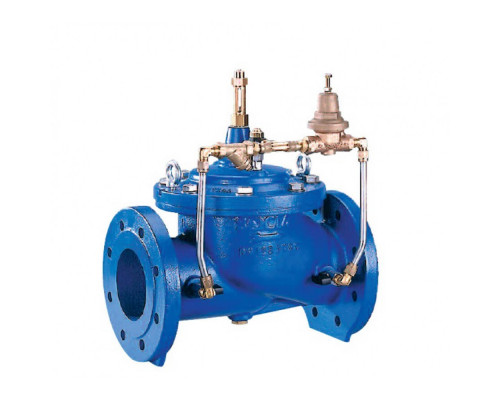

| Назначение изделия | Клапан регулирующий тип С101 (далее – клапан ) предназначен для регулирования и поддержания давления “после себя“ на постоянной установленной величине независимо от колебаний давления и расхода.Область применения:- снижение давление от источника, расположенного на высоте, от которого вода поступает за счет гравитации;- снижение давления в трубопроводе до заданного значения в пределах выбранного диапазона;- снижение рабочего давления после насоса при слишком большом напоре;- используется в системах ирригации.Не предназначен для применения в установках водяного и пенного пожаротушения автоматических.Пример применения клапана регулирующего типа C101.A – основной клапан;1 – отсечной клапан обводного трубопровода (обводной трубопровод рекомендуется)2а; 2б – отсечные клапаны основного трубопровода (обязательно)3– фильтр (Фильтр рекомендуется. В случае, когда в среде возможно наличие твердых частиц более 2 мм или высокая концентрация примесей - фильтр обязателен)4– автоматический воздухоотводчик (рекомендуется)Выбор клапана С101Для правильного выбора типоразмера клапана и во избежание нежелательных явлений (шум, чрезмерное изнашивание, низкое качество регулирования), возникающих, вследствие выбора клапана слишком большого (или слишком малого) размера, приводятся следующие данные:1. При работе клапана в зоне с широким диапазоном переменного расхода жидкости рекомендуется использовать парную (параллельную) установку клапанов.2. Максимальные значения расхода рабочей среды были рассчитаны при скорости воды 4,5 м/с.Потери давления при проходе рабочей среды через клапан могут быть определены по диаграмме:Диаграмма потерь давления в полностью открытом клапанеили рассчитаны по формуле:Диаграмма зависимости коэффициента пропускной способности K от степени открытия клапана |
| E, мм | 161 |
| F, мм | 23 |
Danfoss
A, мм
230
B, мм
285
C, мм
210
D, мм
170
E, мм
161
F, мм
23
H (высота пилотного контура), мм
400
Kv, м^3/ч
45,66
Z (ширина пилотного контура), мм
254
