| Исполнение | с редуктором |
| Номинальный диаметр (DN), мм | 25 |
| Номинальное давление (PN), бар | 10 |
| Пробное (испытательное) давление согласно ГОСТ 356, бар | 15 |
| Рабочая среда | Холодная вода, 50% гликоль, горячая вода, питьевая вода |
| Максимальное рабочее давление среды при температуре +20С (Рр), бар | 10 |
| Температура окружающей среды, °С | от -10 до +40 |
| Температура рабочей среды, °С | от -10 до +130 |
| Герметичность затвора (объем протечки / класс герметичности) | ГОСТ 9544-2015 Класс А |
| Дополнительные требования | Запрещена эксплуатация затвора без рукоятки, редуктора или привода.Запрещается демонтаж рукоятки, редуктора или привода затвора на работающем трубопроводе или находящимся под давлением. |
| Тип присоединения к трубопроводу | Центрирующие проушины |
| Масса, кг, не более | 4,6 |
| Крутящий момент, Н*м | 10 |
| Обозначение фланца по ISO 5211 | F05 |
| Размер квадрата шпинделя, мм | 11 |
| Корпус | Серый чугун GG25 |
| Втулка | IXEF |
| Шильдик | Алюминий или металлизированная пленка |
| Запорный элемент (шар, диск, золотник) | Сталь AISI 316 |
| Кольцевое уплотнение | Нитрил |
| Стопорное кольцо | Нержавеющая сталь ASTM 420/ Сталь XC75 |
| Седловое уплотнение | EPDM |
| Шток | Сталь ASTM 420 |
| Защитная втулка | IXEF 50 FV/ нерж. сталь SS304 |
| Верхний антифрикционный подшипник | Оцинкованная сталь + тефлон |
| Нижний антифрикционный подшипник | Оцинкованная сталь + тефлон |
| A, мм | 50 |
| B, мм | 214,5 |
| C, мм | 120 |
| D, мм | 33 |
| Диаметр E, мм | 125 |
| D1, мм | 6 |
| D2, мм | 1 |
| Гарантийные обязательства | Изготовитель/продавец гарантирует соответствие дисковых затворов типа SYLAX техническим требованием при соблюдении потребителем условий транспортирования, хранения и эксплуатации.Гарантийный срок эксплуатации и хранения составляет - 12 месяцев с даты продажи, указанной в транспортных документах, или 18 месяцев с даты производства.Срок службы затворов типа SYLAX при соблюдении условий эксплуатации и совместимости рабочих сред согласно паспорту/инструкции по эксплуатации и проведении необходимых сервисных работ – 10 лет с даты продажи, указанной в транспортных документах. |
| Комплектность | В комплект поставки входит:- затвор дисковый в комплекте с ручным редуктором;- упаковка;- паспорт (предоставляется по запросу в электронной форме);- руководство по эксплуатации (предоставляется по запросу в электронной форме). |

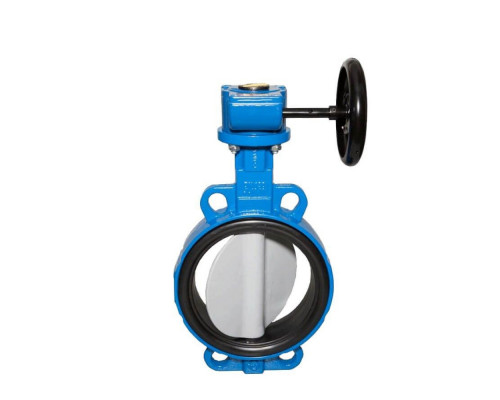

| Назначение изделия | Затворы дисковые типа SYLAX предназначены для перекрытия или дросселирования перемещаемой по трубопроводам среды. Затворы снабжены механическим ручным редуктором. Применяются в системах теплоснабжения, водоснабжения, холодоснабжения и в промышленности. Затворы не являются средством обеспечения пожарной безопасности.Затвор не предназначен для использования в составе узлов управления установок пожаротушения как пожарное запорное устройство. |
