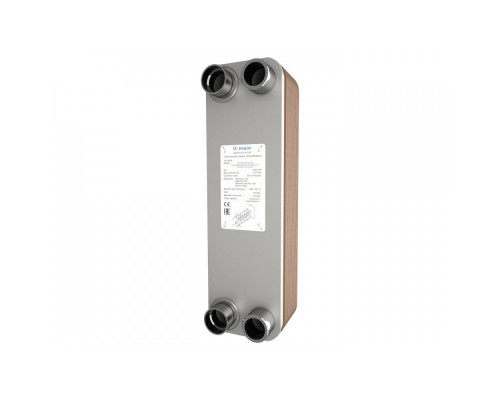

| Назначение изделия | Теплообменники пластинчатые типа BPHE предназначены для передачи тепловой энергии от одного теплоносителя к другому. Теплообменники пластинчатые типа BPHE могут применяться в холодильных установках (компрессорных, абсорбционных), а также в тепловых насосах. В качестве рабочих сред могут использоваться негорючие хладагенты (фторуглеводороды, хлорфторуглеводороды, аммиак, CO2), технические и холодильные масла, вода для технических нужд и систем ГВС, спиртосодержащие растворы.Рис.1 - Внешний вид теплообменников пластинчатых типа BPHEПластинчатые паяные теплообменники типа BPHE доступны с 2-мя различными типами пластин с шевронными гофрами «в ёлочку». Пластины в свою очередь образуют 3 вида каналов, которые определяют тепловые и гидравлические характеристики теплообменника.Теплообменные пластины типа H имеют тупоугольные гофры, что позволяет получить большую эффективность теплообмена и увеличить турбулентность потока жидкости.Теплообменные пластины типа L имеют остроугольные гофры, что позволяет уменьшить падение давления, однако при этом понижается турбулентность потока жидкости и эффективность теплообмена.H-каналы образуются с использованием двух H-пластин, характеризуются высоким перепадом давления и высокой теплопередачей. Оптимальны для режимов работы с высоким значением термодинамической длины Θ – снижение температуры, отнесенное к средней разности температур.L-каналы образуются с использованием двух L-пластин, характеризуются более низким коэффициентом теплопередачи и меньшим перепадом давления. Оптимальны для режимов работы с низким значением термодинамической длины Θ.M-каналы образуются с использованием одной H-пластины и одной L-пластины, характеризуются средним коэффициентом теплопередачи и средним перепадом давления. Оптимальны для режимов работы со средним значением термодинамической длины Θ.Рис.2 - Изображение каналов типов H, L, M |
| Комплектность | В комплект поставки входит:- теплообменник пластинчатый типа BPHE, ;- упаковочная коробка;- паспорт (предоставляется по запросу в электронной форме);- руководство по эксплуатации (предоставляется по запросу в электронной форме); |
| Гарантийные обязательства | Изготовитель/продавец гарантирует соответствие теплообменников пластинчатых типа BPHE техническим требованиям при соблюдении потребителем условий эксплуатации, хранения, транспортирования, монтажа, установленных эксплуатационной документацией.Гарантийный срок на теплообменников Ридан составляет 12 месяцев с даты отгрузки со склада ООО «Данфосс» (указана в транспортных документах) или 18 месяцев с даты его производства (указана на шильде оборудования).Срок службы теплообменников пластинчатых типа BPHE при соблюдении рабочих диапазонов согласно паспорту/инструкции по эксплуатации и проведении необходимых сервисных работ – 10 лет с даты отгрузки со склада ООО «Данфосс», указанной в транспортных документах. |
| Количество пластин | 40 |
| Расчетное давление, бар | 30 |
| Рабочее давление, бар | 30 |
| Пробное давление, бар | 45 |
| Тип рабочей среды | негорючие хладагенты (фторуглеводороды, хлорфторуглеводороды), технические и холодильные масла, вода для технических нужд и систем ГВС, спиртосодержащие растворы |
| Климатическое исполнение | УХЛ 4 |
| Присоединительный штуцер Q1 (H-пайка, L-наружная резьба, N-внутренняя резьба, присоединение два в одном: iso-наружная резьба/пайка, S050-адаптер под датчик температуры) | L2 |
| Присоединительный штуцер Q2 (H-пайка, L-наружная резьба, N-внутренняя резьба, присоединение два в одном: iso-наружная резьба/пайка, S050-адаптер под датчик температуры) | L2 |
| Вместимость канала Q1Q2, л | 5 |
| Вместимость канала Q3Q4, л | 4,75 |
| Количество контуров | один |
| Наличие дистрибьютора | нет |
| Диапазон рабочих температур среды/стенки | от-196 до+225C |
| Группы сред согласно ТР ТС 032 | Газы и жидкости 1 и 2 группы опасности |
| Модель | RD-095B-40-3,0-L |
| Масса теплообменника (нетто), кг | 20,79 |
| Присоединительный штуцер Q3 (H-пайка, L-наружная резьба, N-внутренняя резьба, присоединение два в одном: iso-наружная резьба/пайка, S050-адаптер под датчик температуры) | H2''1/8 |
| Присоединительный штуцер Q4 (H-пайка, L-наружная резьба, N-внутренняя резьба, присоединение два в одном: iso-наружная резьба/пайка, S050-адаптер под датчик температуры) | H2''1/8 |
| Габаритные размеры (ВхШхГ), мм | 616x188x123 |
| A,мм | 123 |
Danfoss
A,мм
123
Вместимость канала Q1Q2, л
5
Вместимость канала Q3Q4, л
4,75
Габаритные размеры (ВхШхГ), мм
616x188x123
Группы сред согласно ТР ТС 032
Газы и жидкости 1 и 2 группы опасности
Диапазон рабочих температур среды/стенки
от-196 до+225C
Климатическое исполнение
УХЛ 4
Количество контуров
один
Количество пластин
40
